Ремонт пневмоподвески Фольксваген Туарег NF: устранение утечки через верхнюю прокладку пневмобаллона

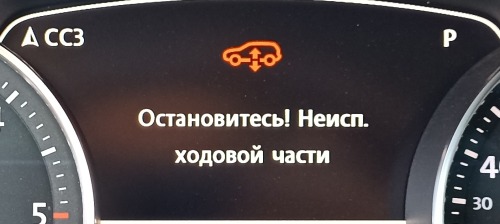

После обнаружения неисправности приняли решение снять пневмобаллоны, разобрать их и оценить возможность восстановления.

Использовали запчасти:
-Уплотнительное кольцо N 903 677 01
-Стопорное кольцо 7P0 412 269 A
-Опорная подушка 3977001
-Уплотнительное кольцо 7P0 616 045
-Уплотнительное кольцо 889 512

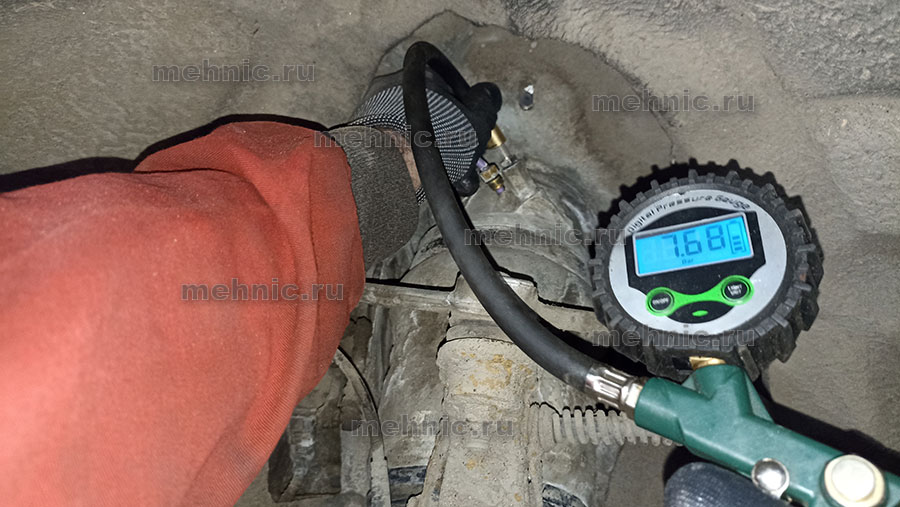

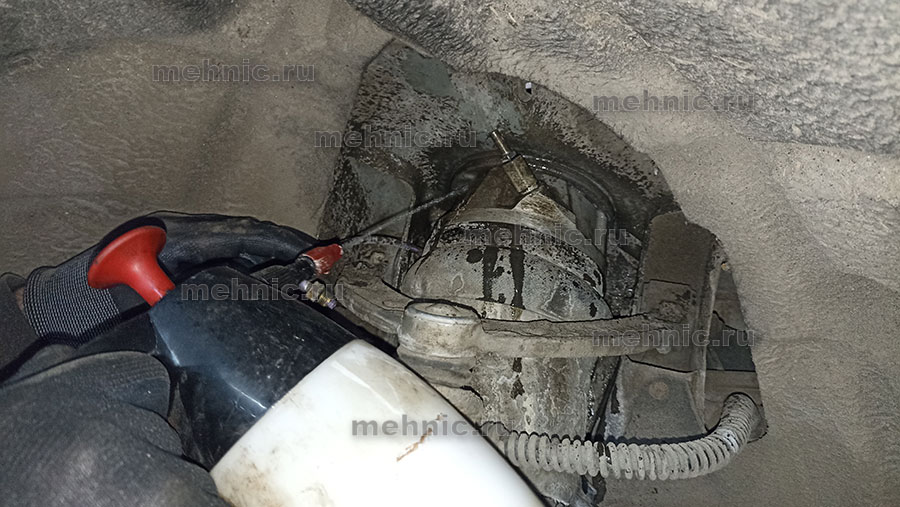

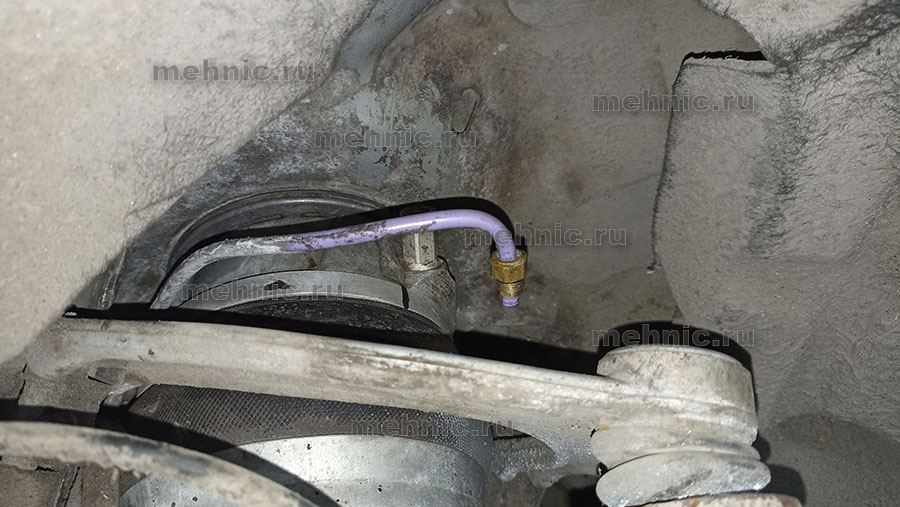

1. Для обнаружения места утечки создаем давление в баллоне и обливаем раствором места возможной неисправности

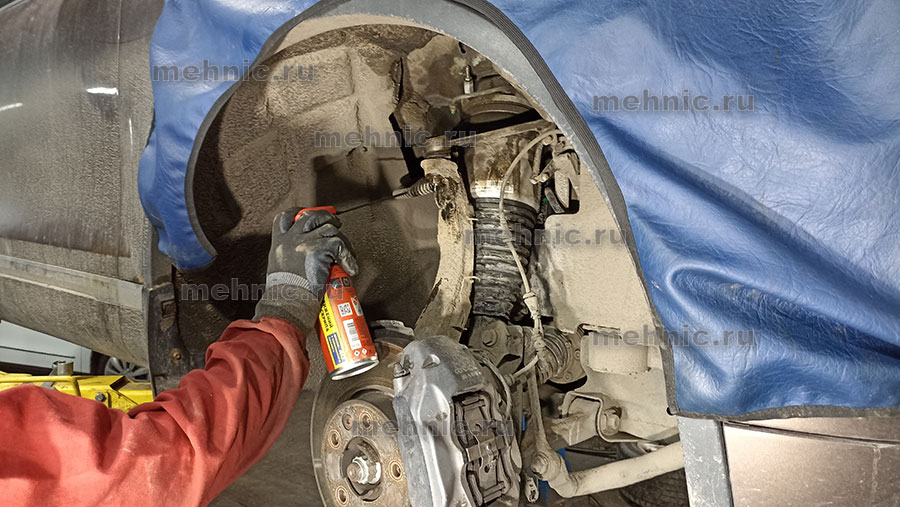

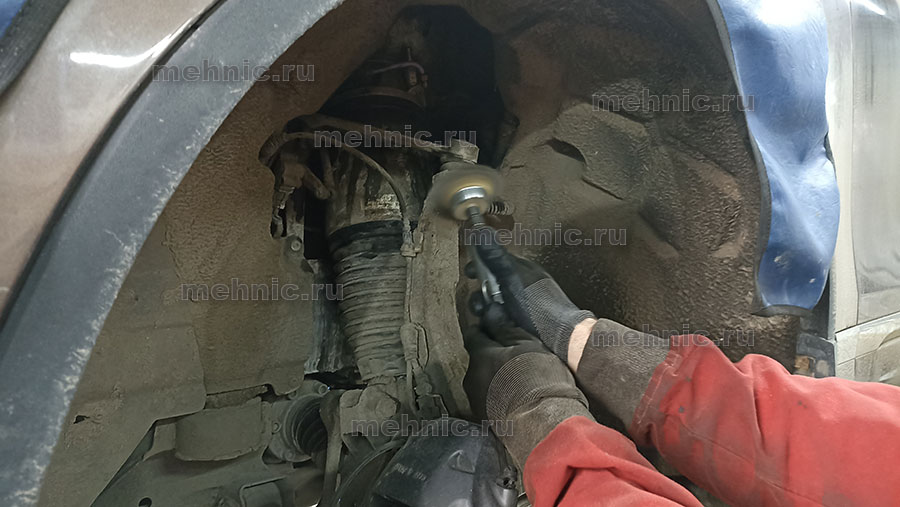

2. Очищаем резьбу на всех узлах, которые предстоит раскрутить, и смазываем

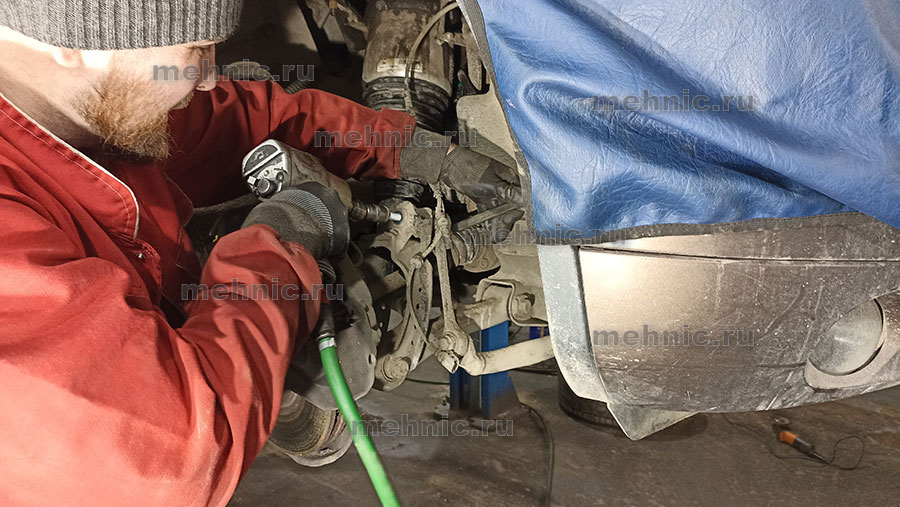

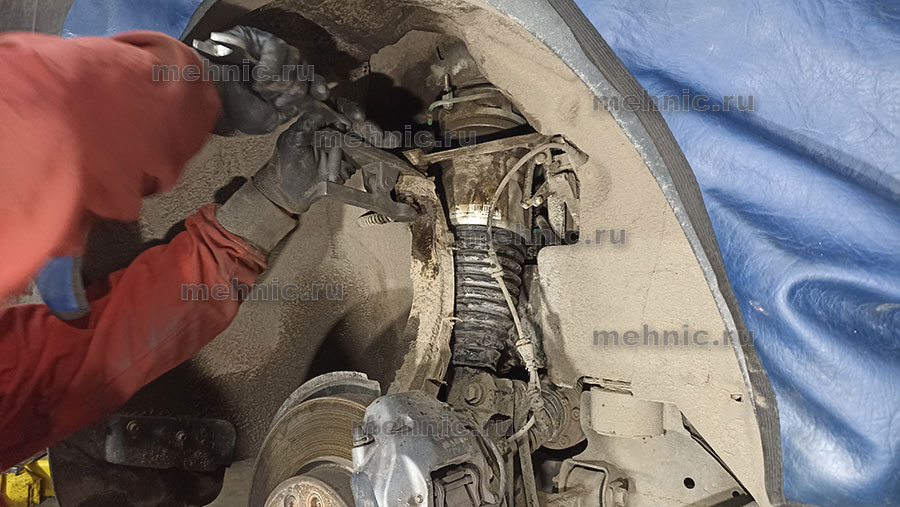

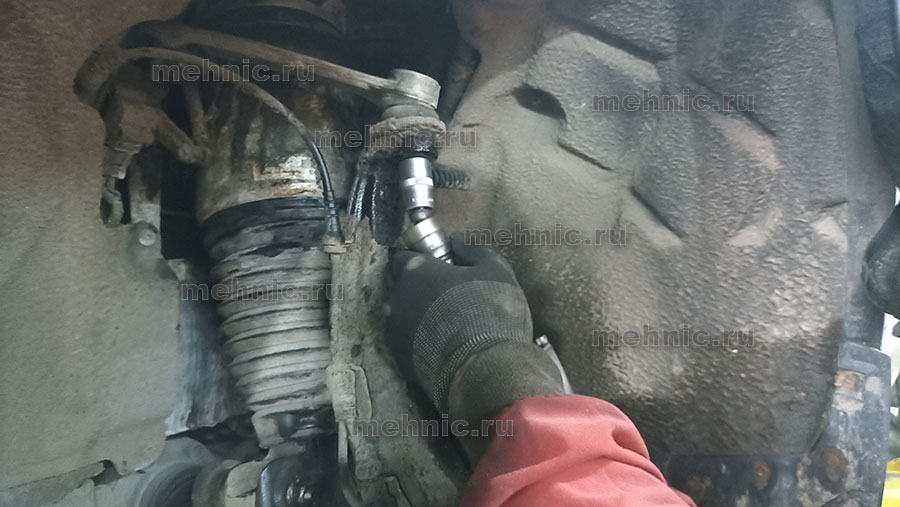

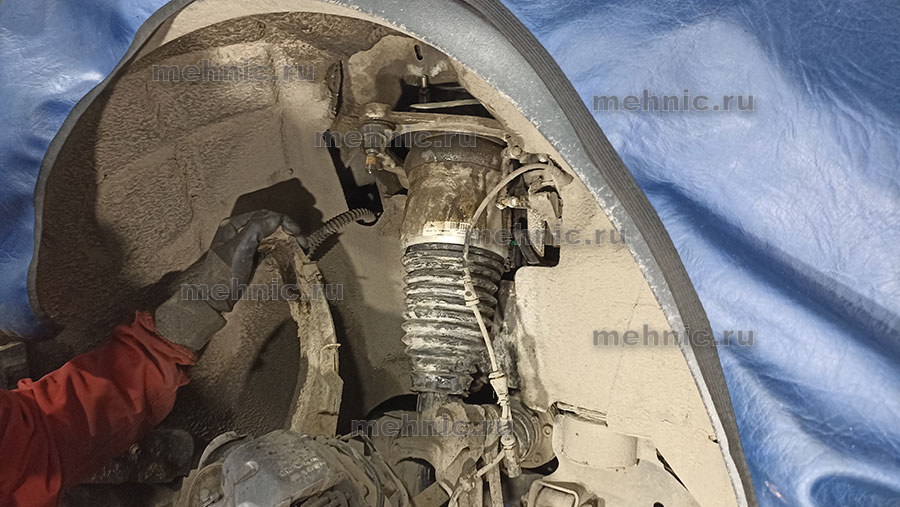

3. Откручиваем шаровую опору верхнего рычага и при помощи съемника отсоединяем рычаг

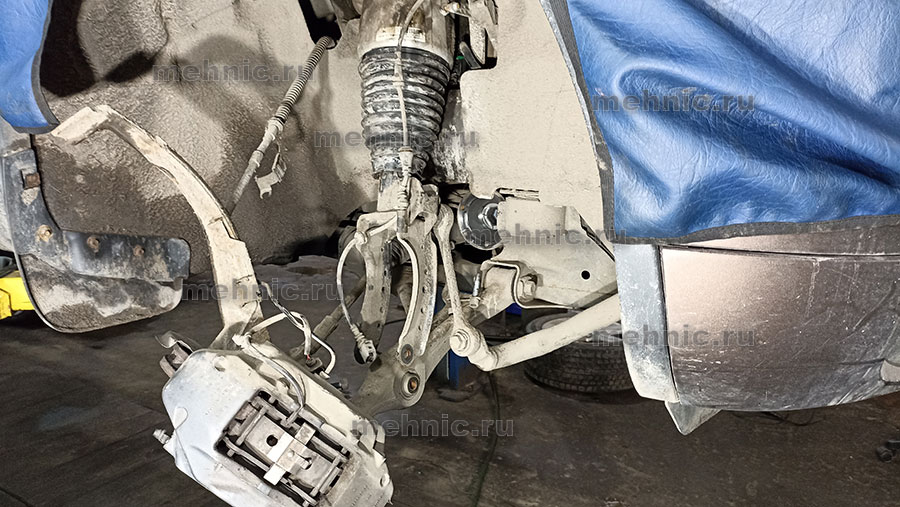

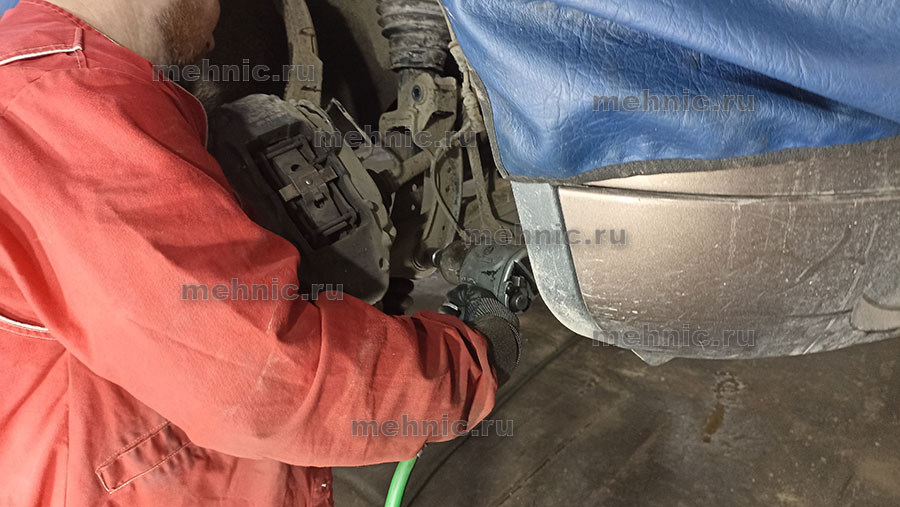

4. Откручиваем пневматическую стойку от рычага

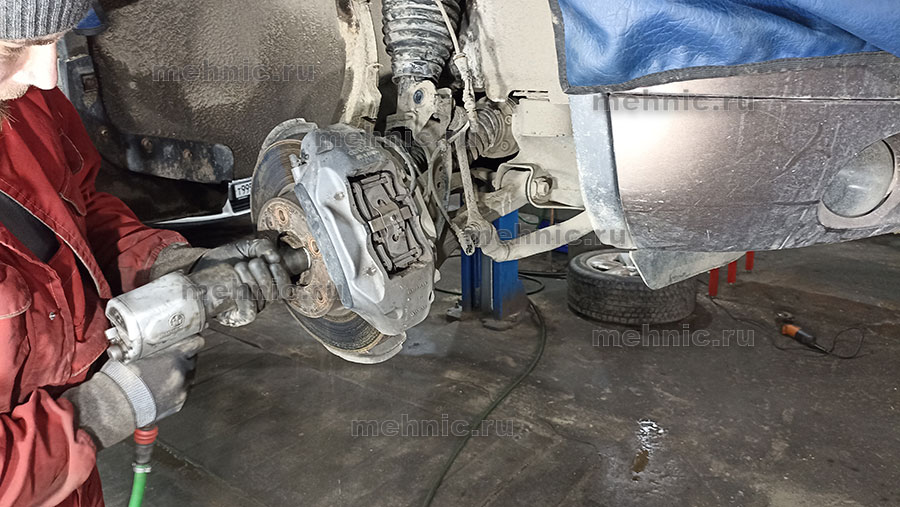

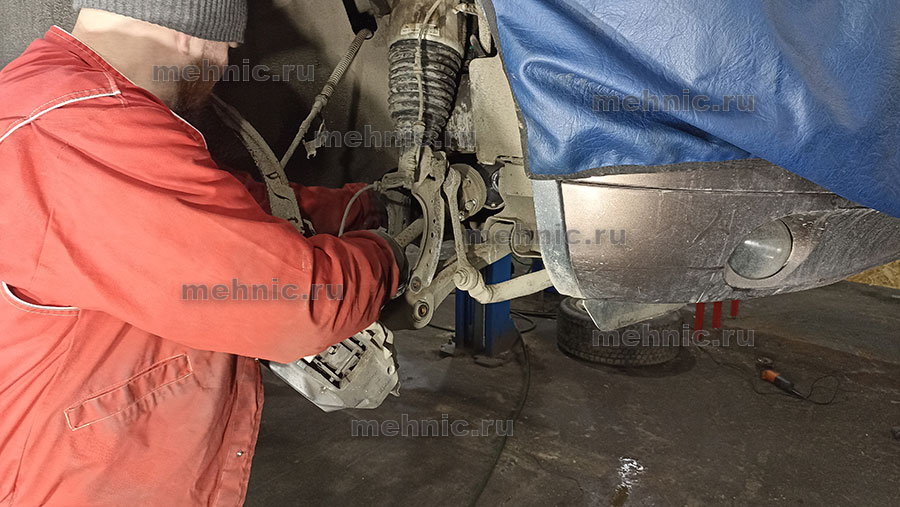

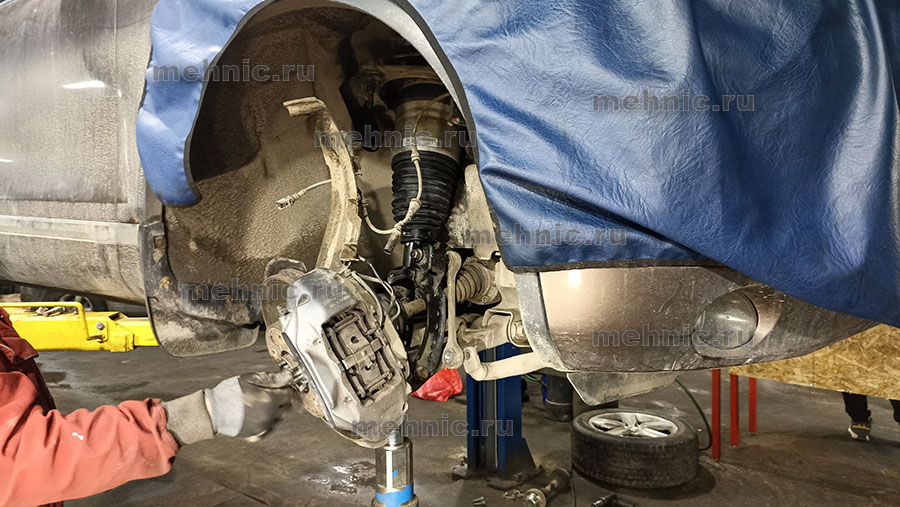

5. Откручиваем гайку ступицы и приводной вал, отводим ступицу в сторону, приводной вал извлекаем

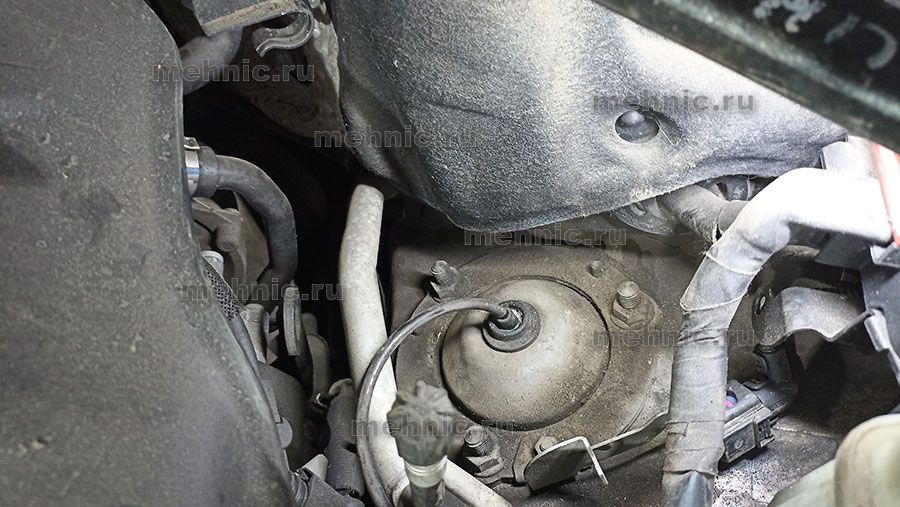

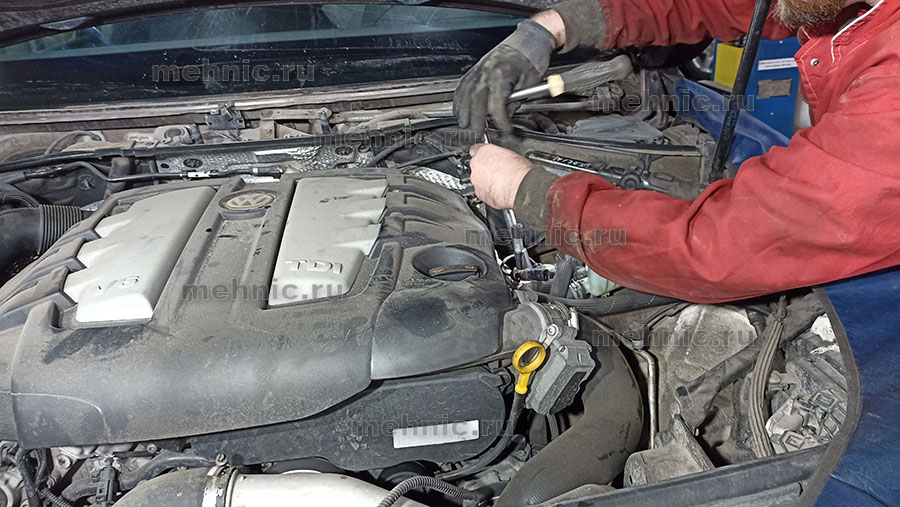

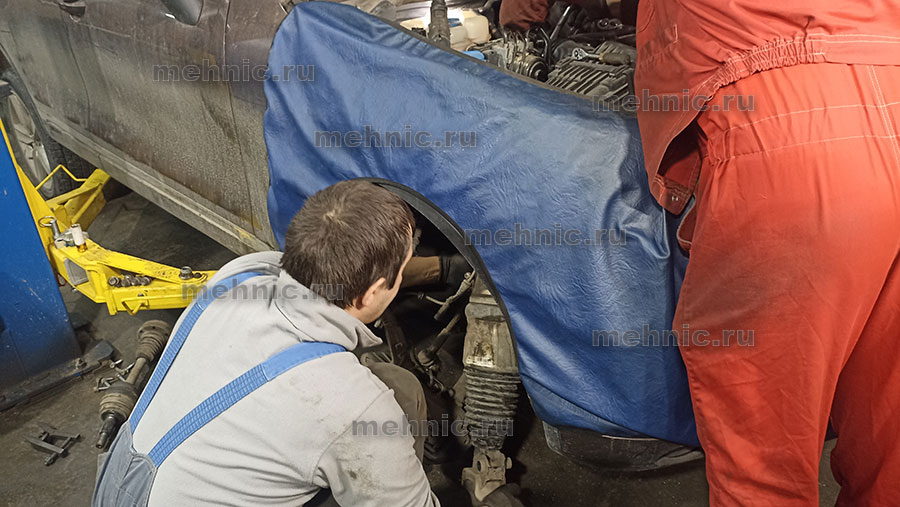

6. Под капотом откручиваем гайки крепления пневмостойки и извлекаем ее. С правой стороны для доступа к крепежу прежде необходимо снять топливный фильтр

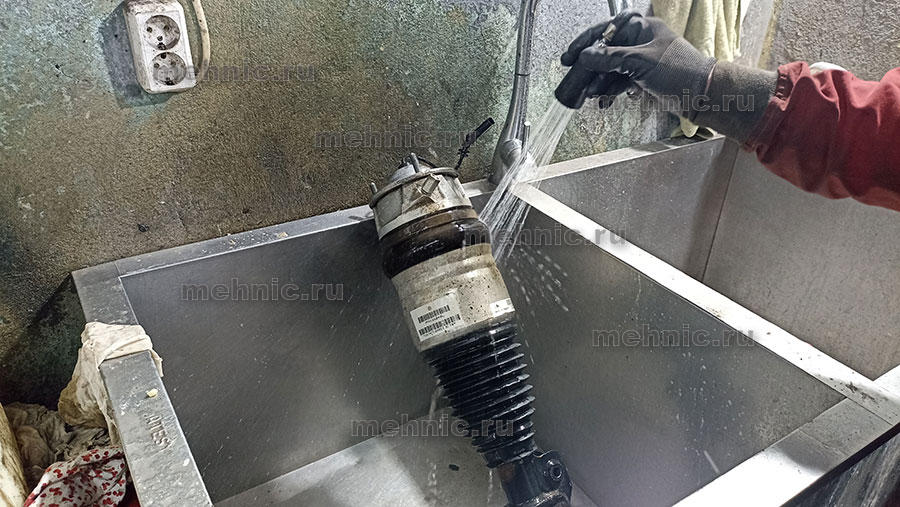

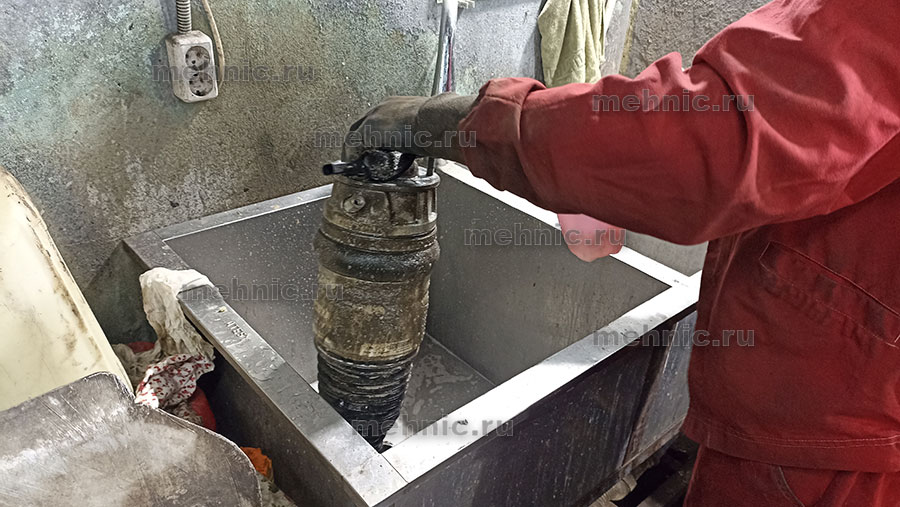

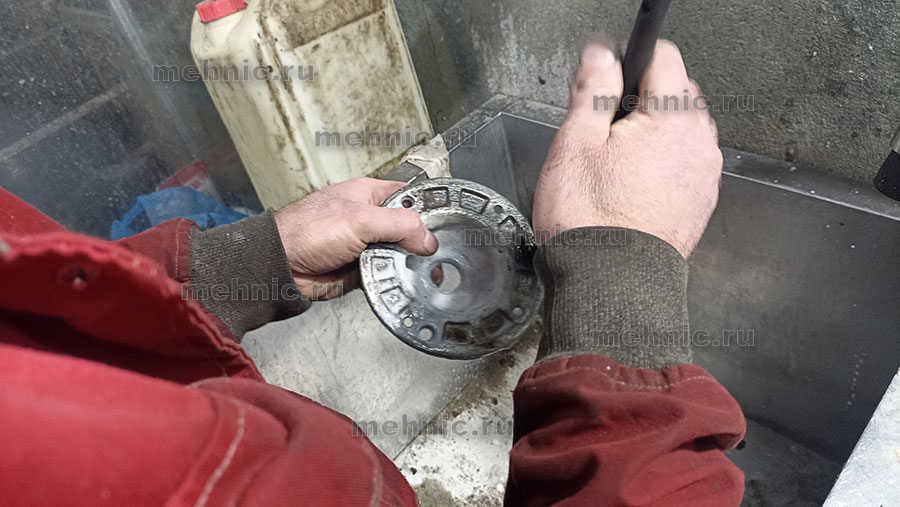

7. Перед тем как начать разбирать пневмобаллоны, смываем грязь


Разборка пневмобаллона и поиск причины неисправности

После снятия стойки приступили к разборке. Именно на этом этапе удалось окончательно подтвердить причину потери давления. Воздух уходил через верхнюю прокладку, при этом сам узел остался пригодным к ремонту. Это позволило ограничиться заменой уплотнителей без установки нового баллона.

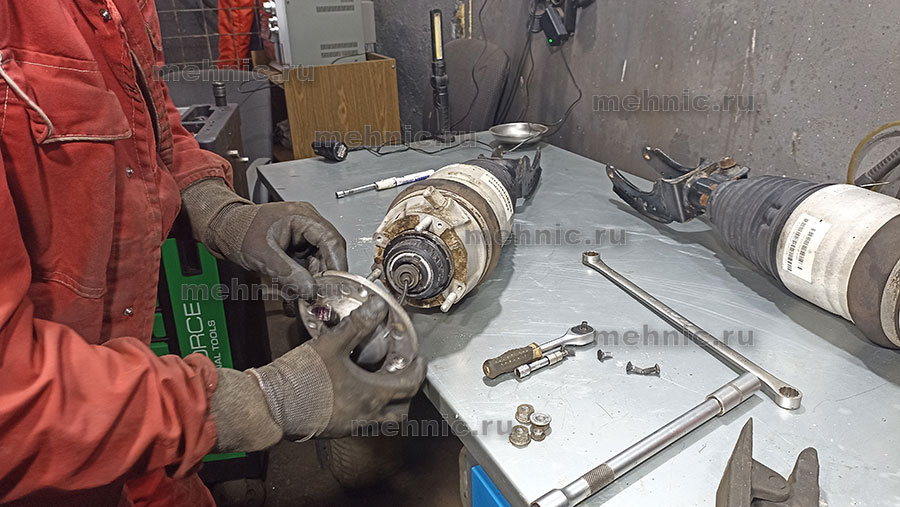

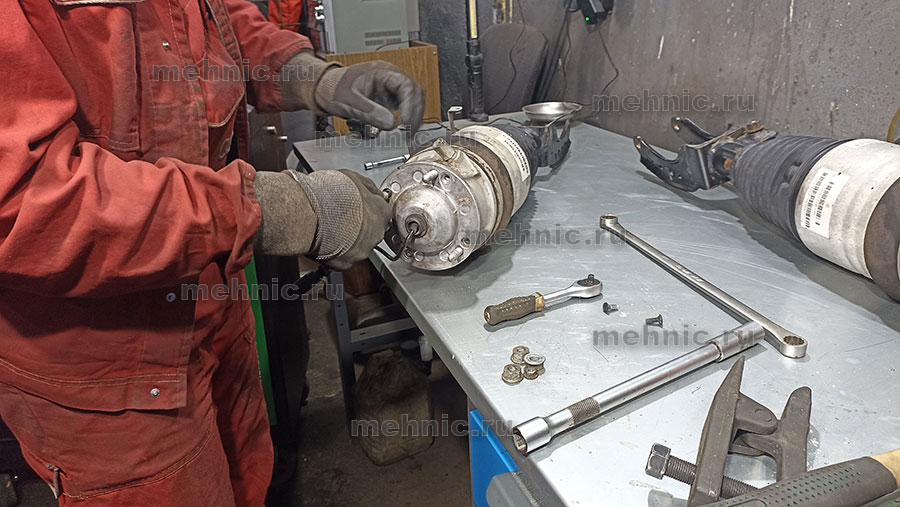

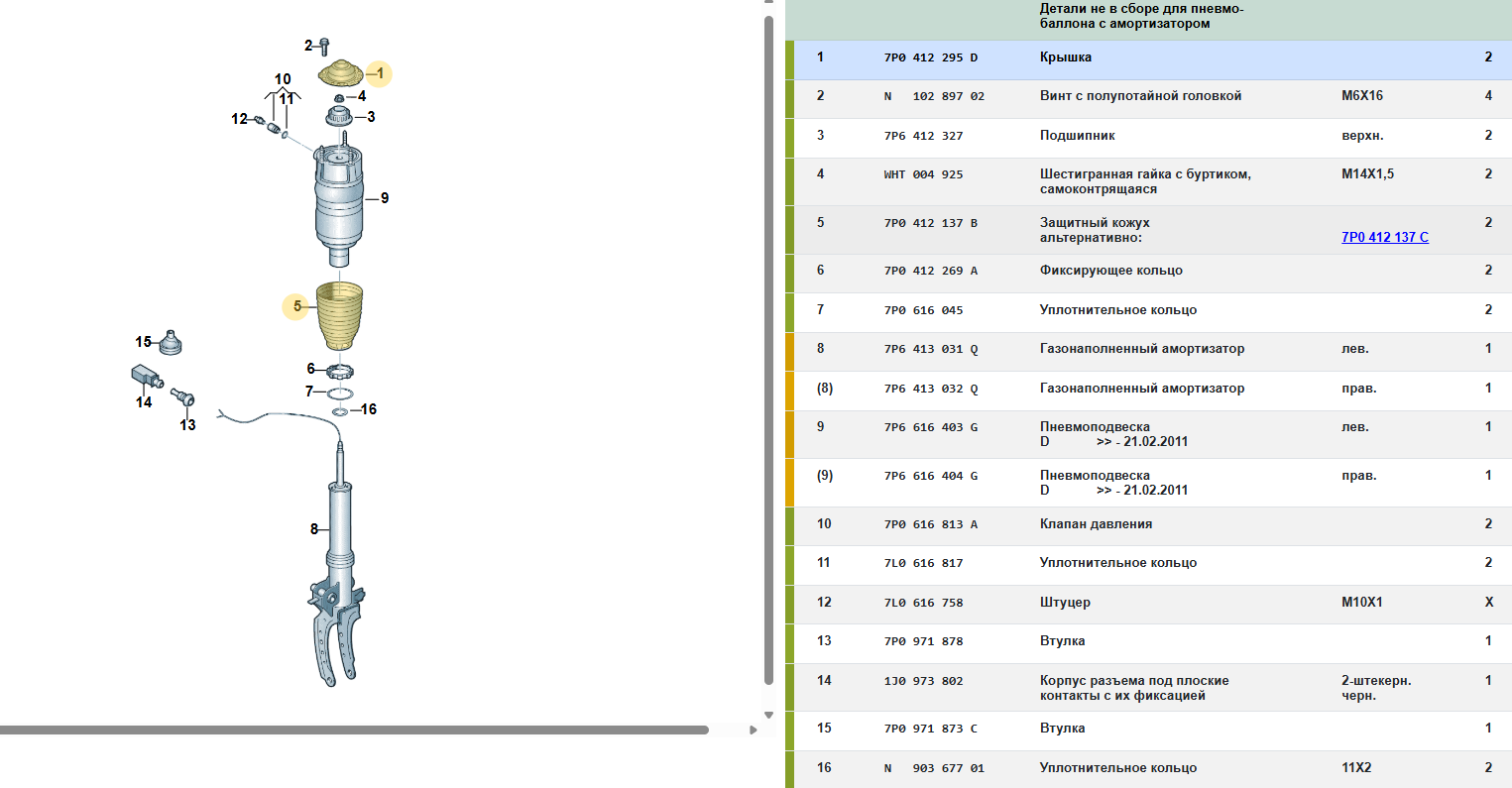

1. Выкручиваем винты крепления крышки и снимаем ее

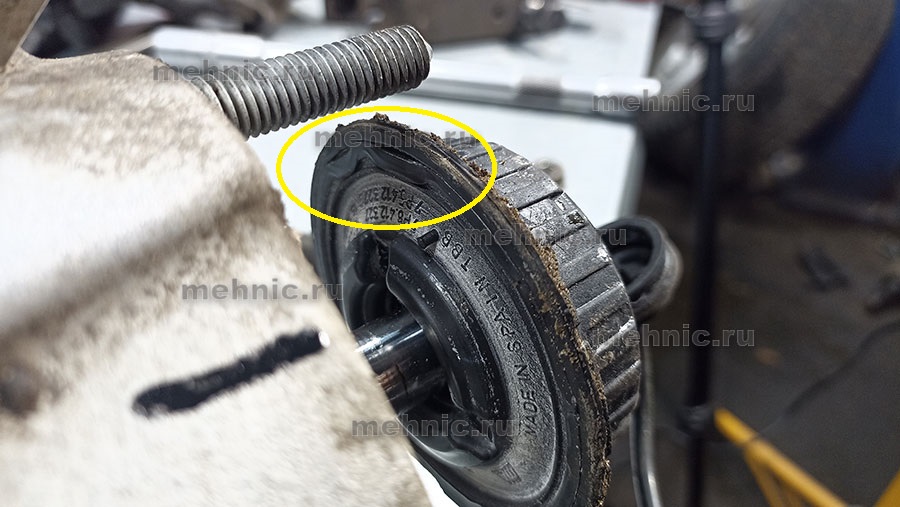

2. Вот и причина негерметичности подвески - уплотнитель на опорной подушке амортизационной стойки или подшипнике 7P6 412 327 VAG

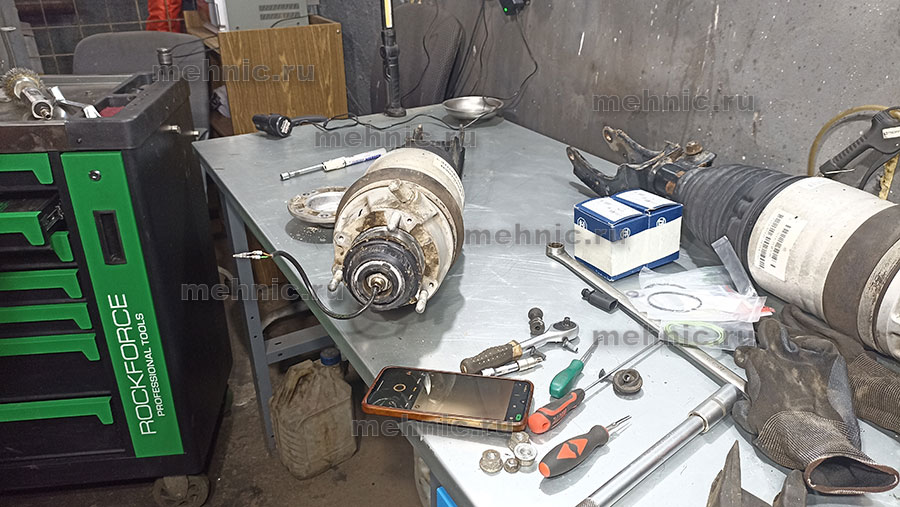

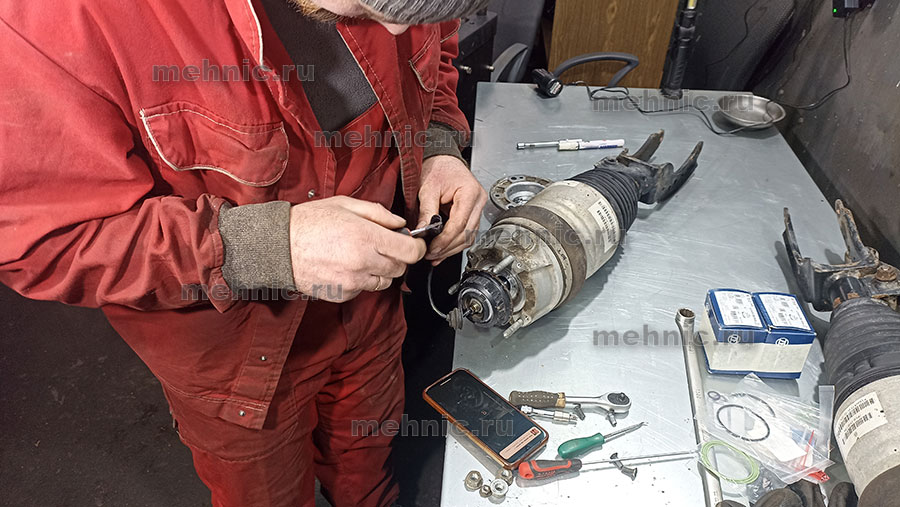

3. Разбираем разъем, чтобы его корпус не мешал извлечь стойку

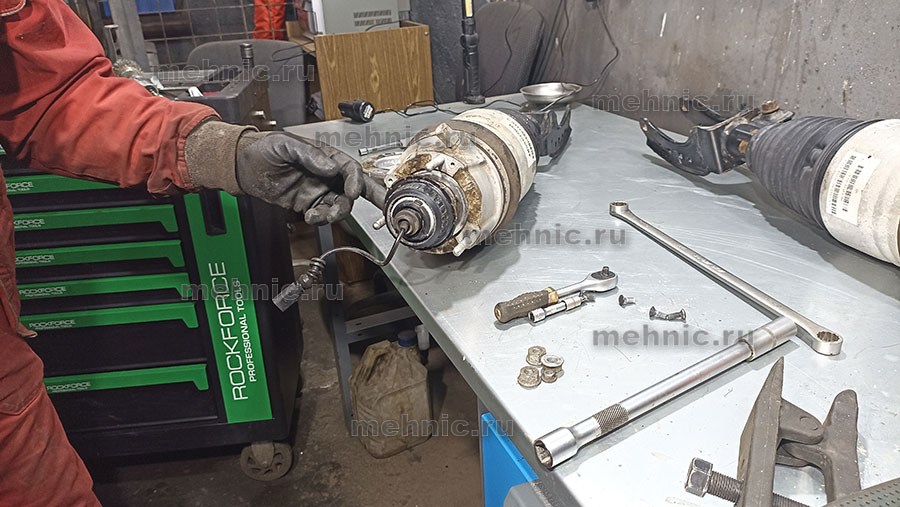

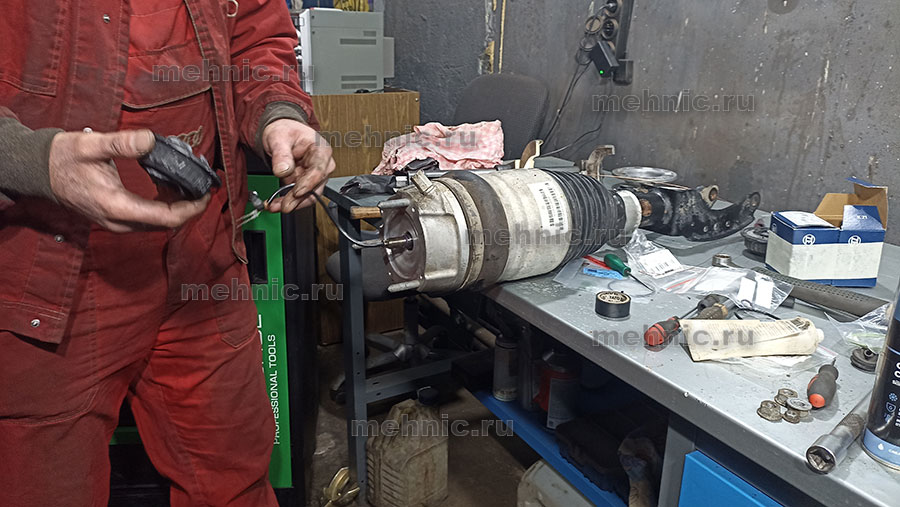

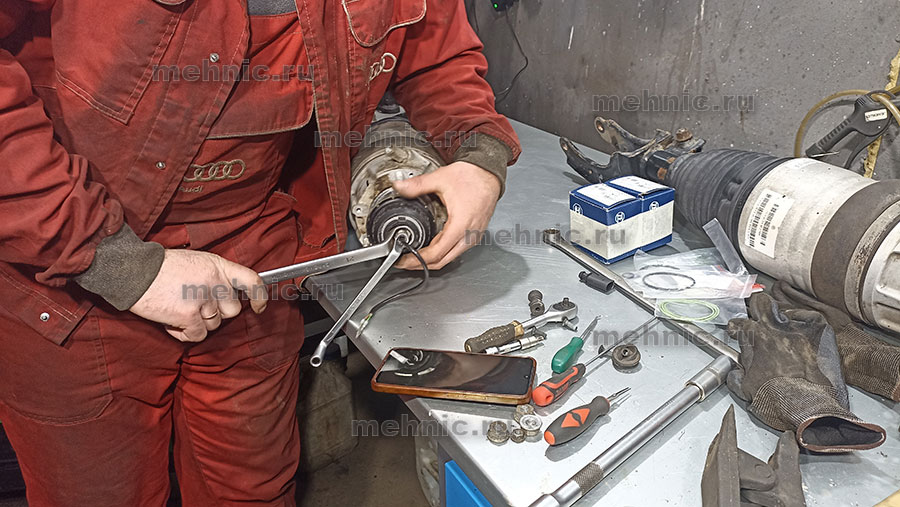

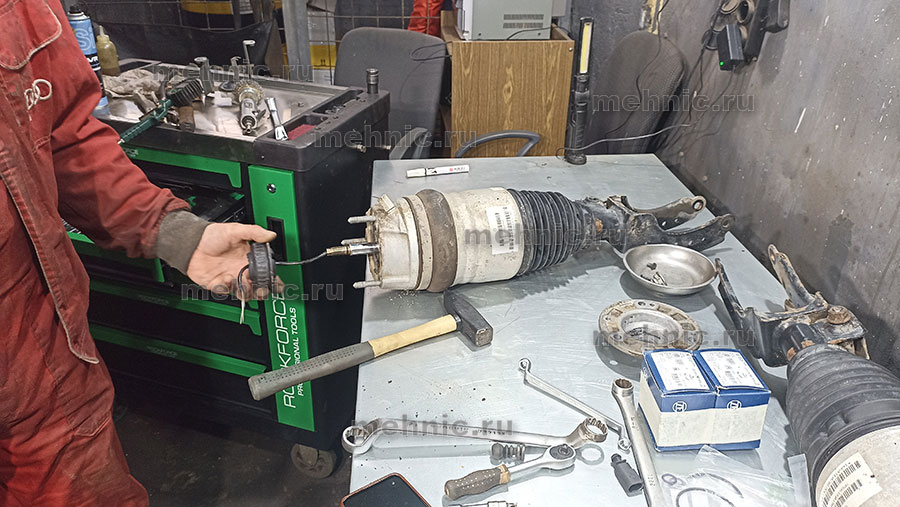

4. Откручиваем гайку, удерживающую подшипник, и снимаем его

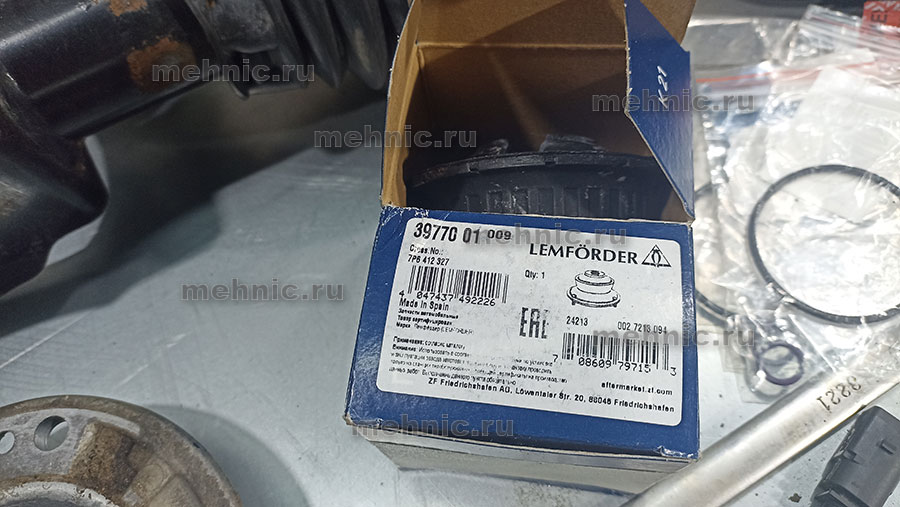

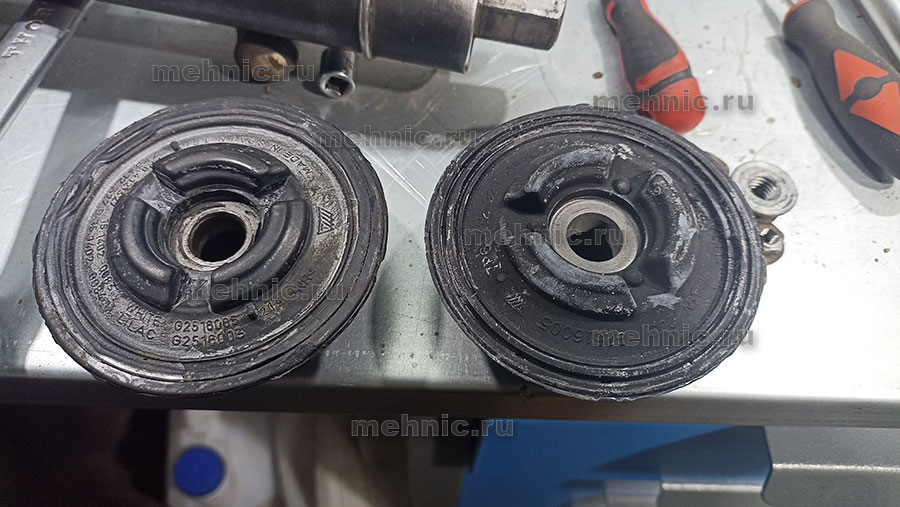

5. Сравнение поврежденной детали и новой, номер нового аналога под номером 39770 01

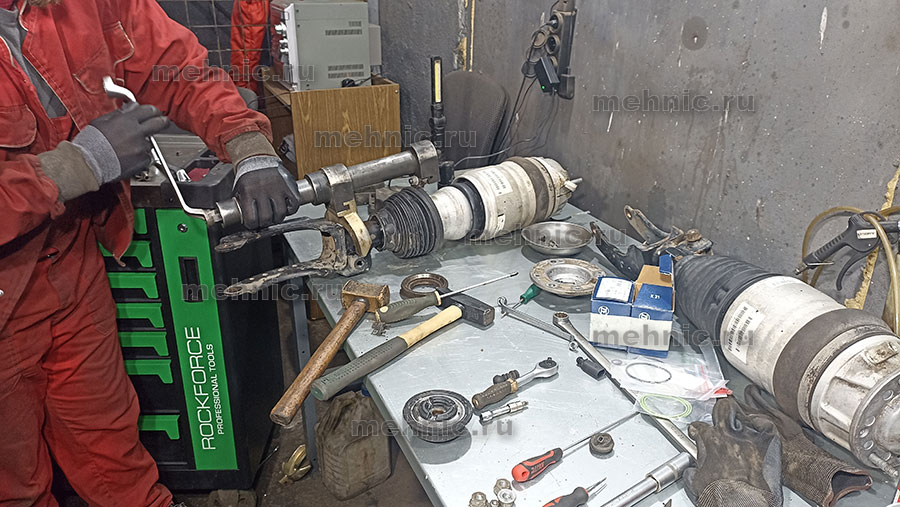

6. Извлечь амортизатор из корпуса баллона можно руками, но в нашем случае, усилиями предыдущих мастеров, была повреждена нижняя часть баллона. Поэтому использовали инструмент

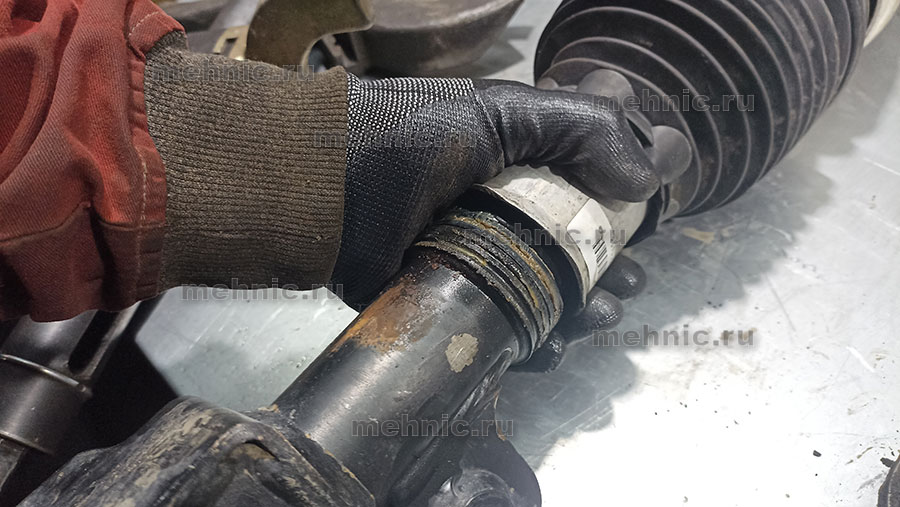

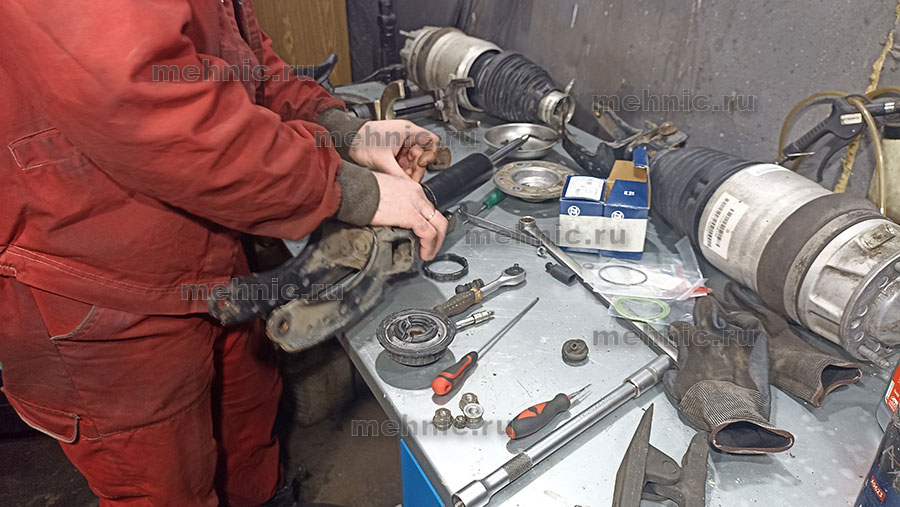

7. После того как амортизатор извлечен, снимаем старые уплотнительные кольца

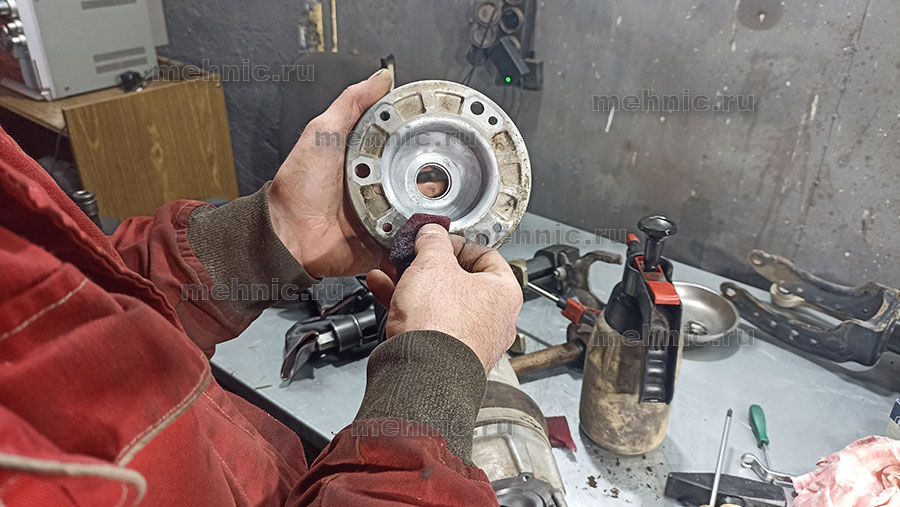

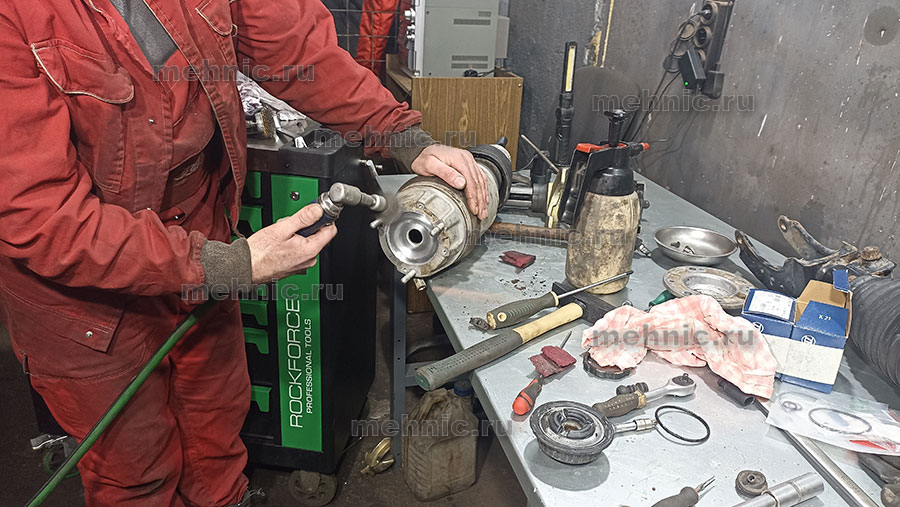

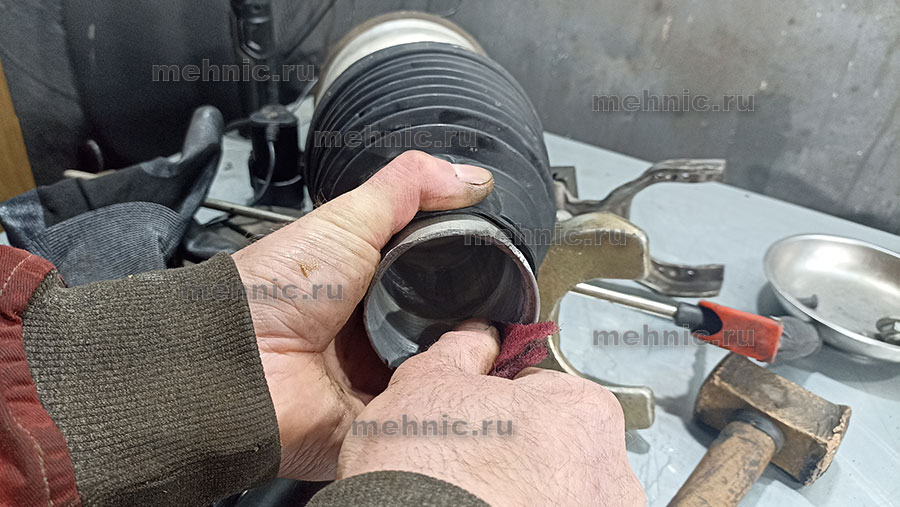

8. Очищаем все сопрягаемые поверхности от грязи и коррозии

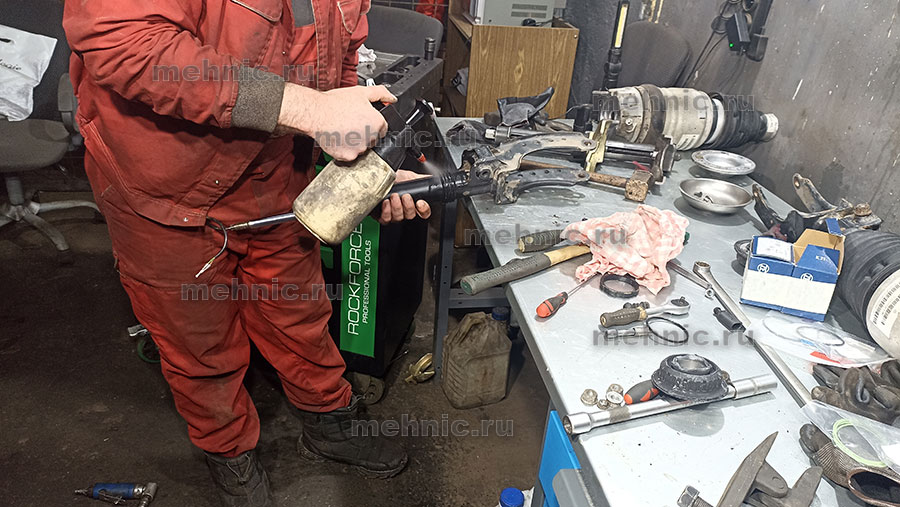

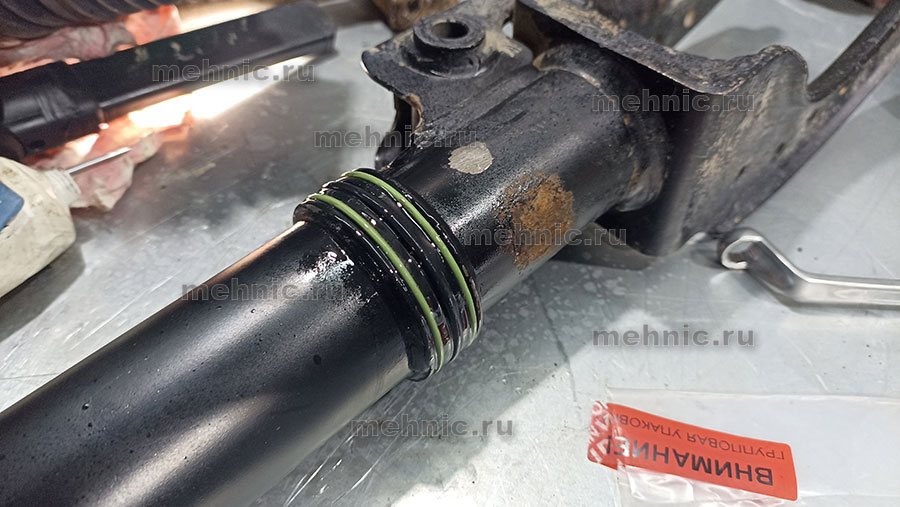

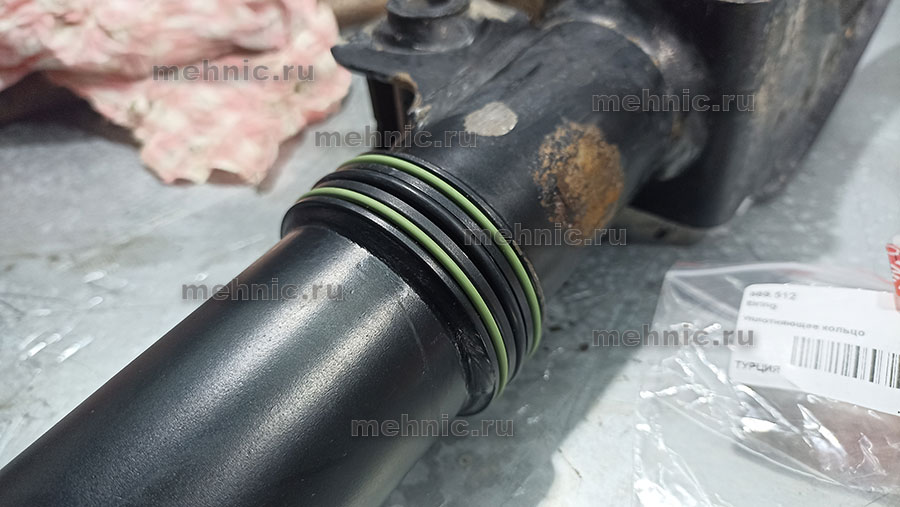

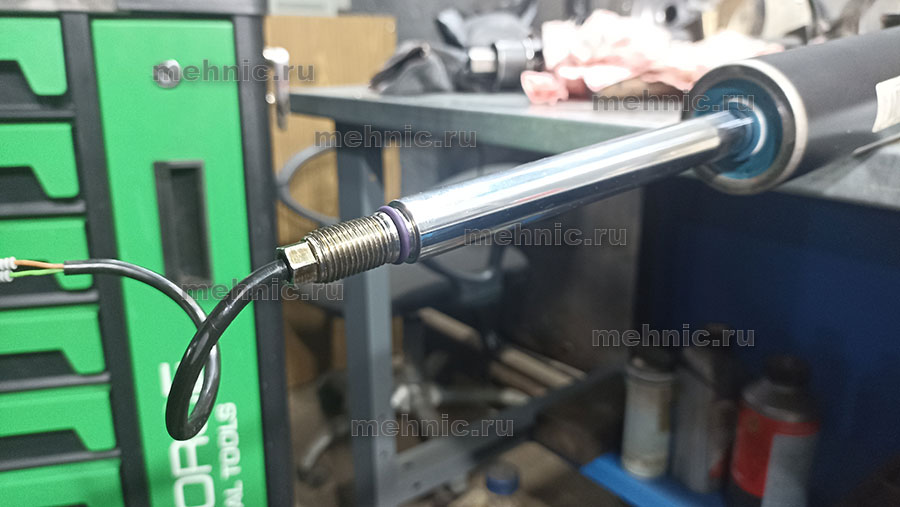

9. Чистим амортизатор и устанавливаем новые уплотнители

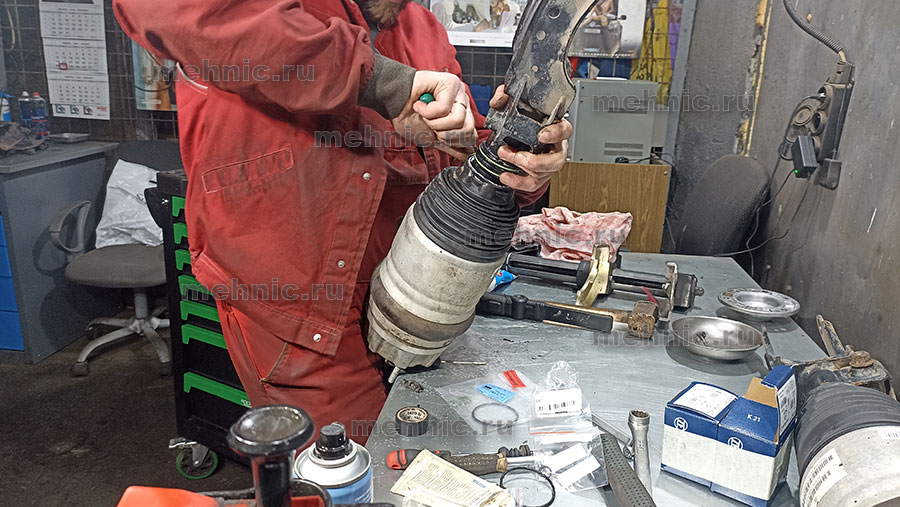

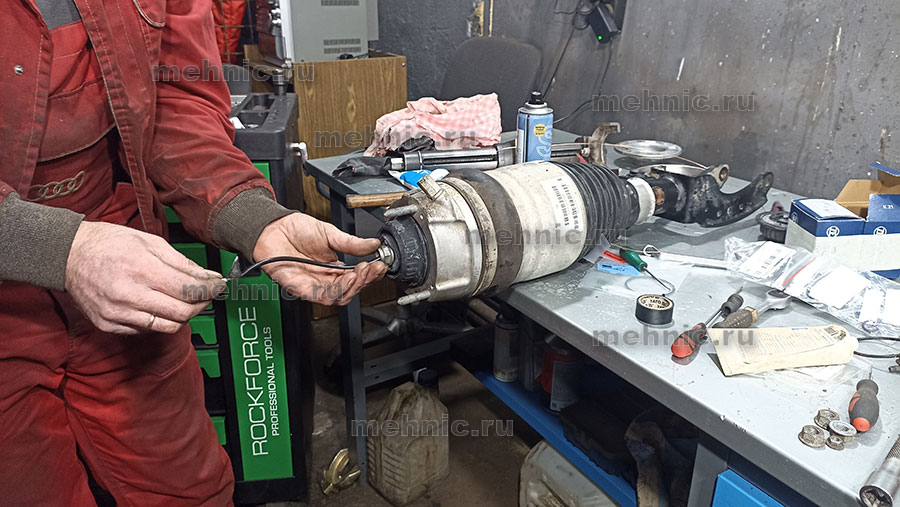

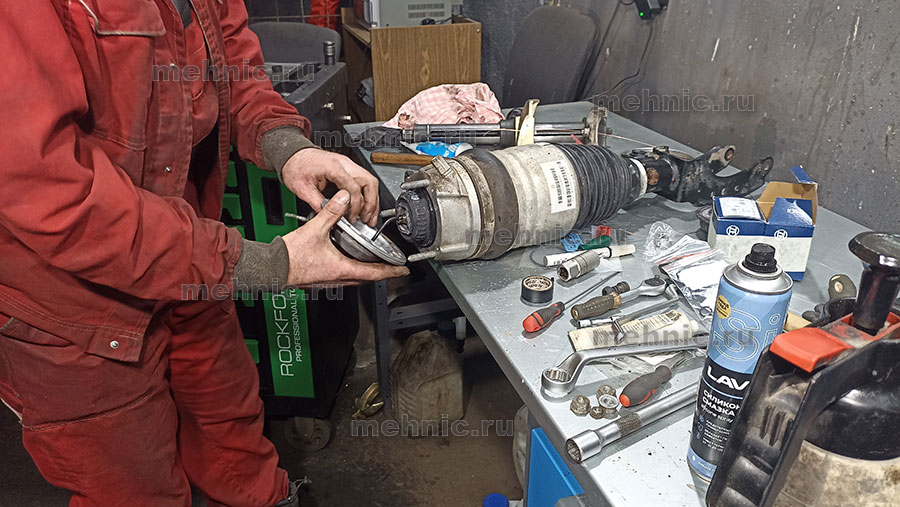

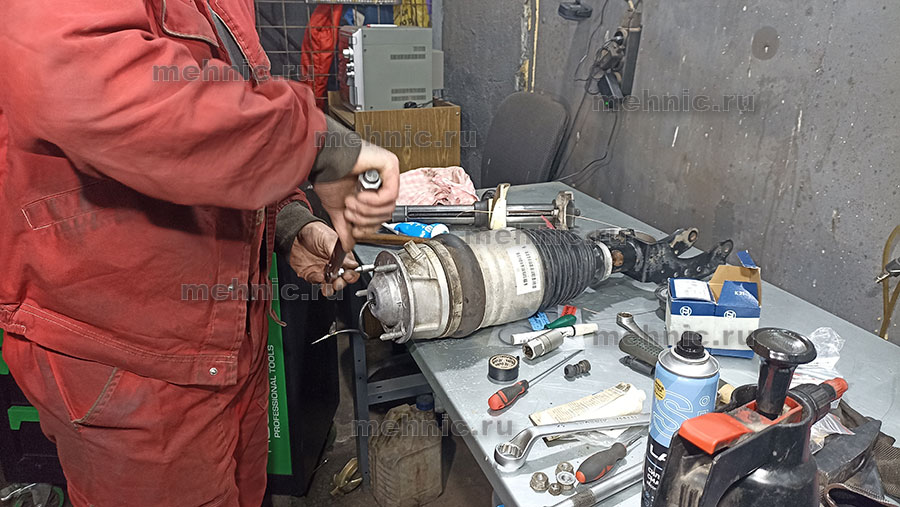

10. После замены уплотнителей собираем пневматическую стойку

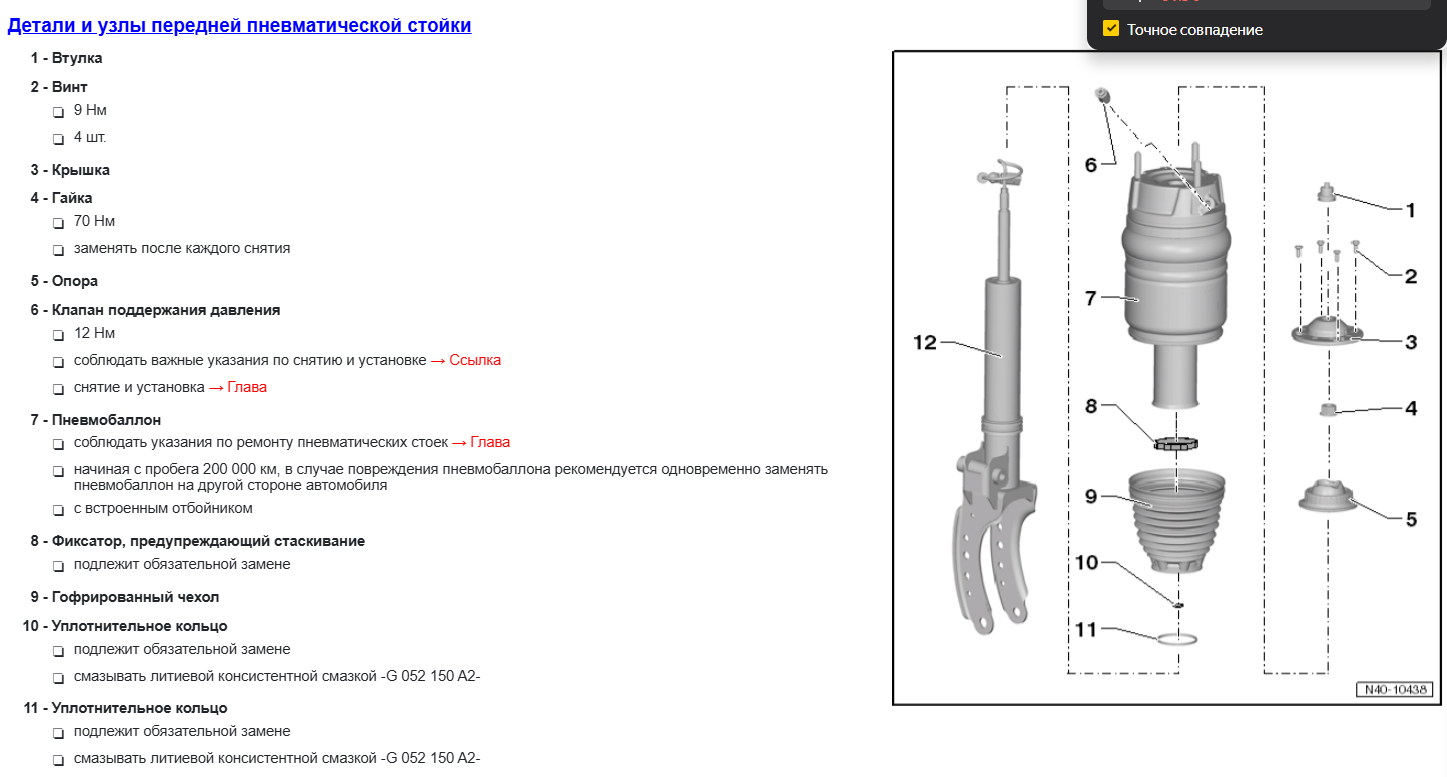

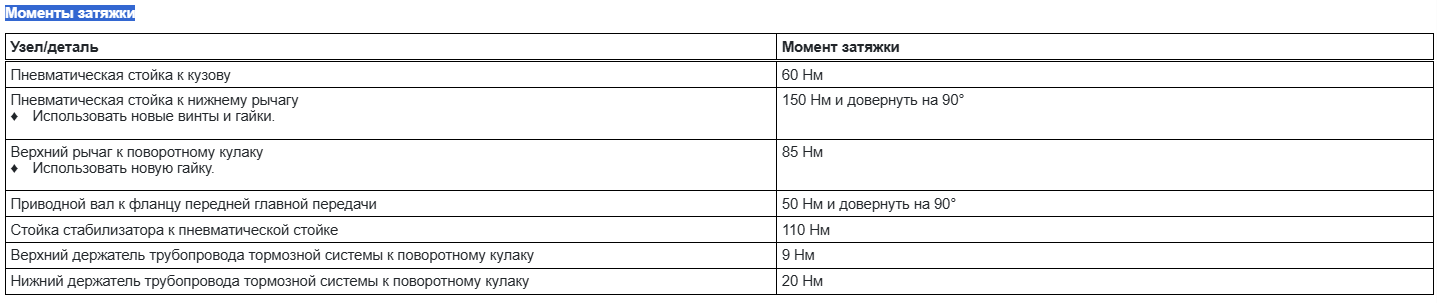

11. Моменты усилий при сборке

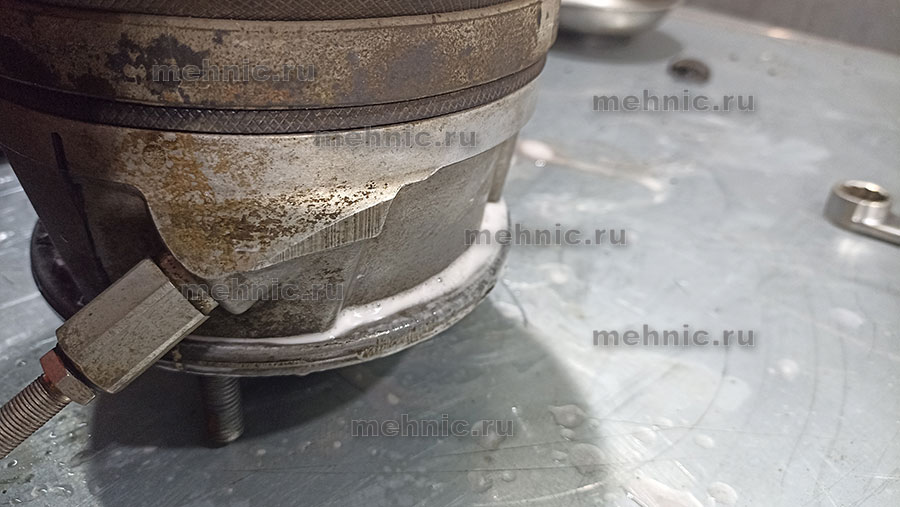

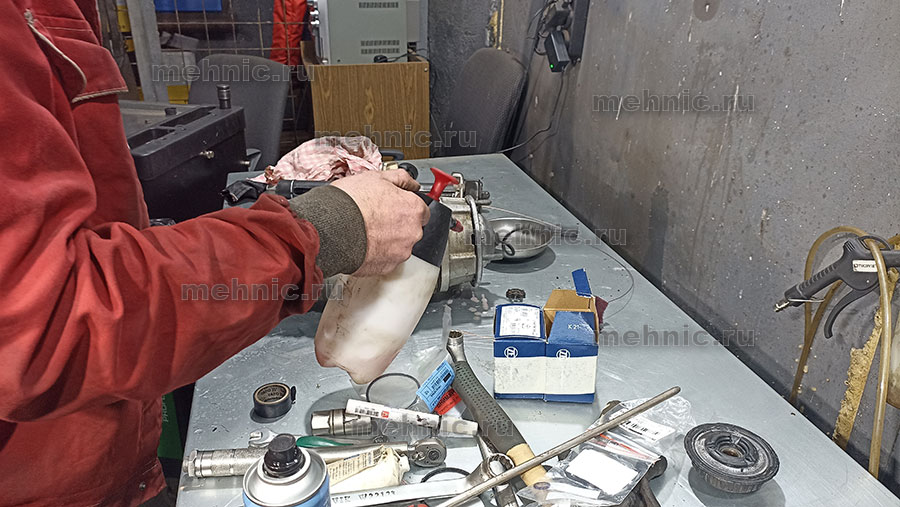

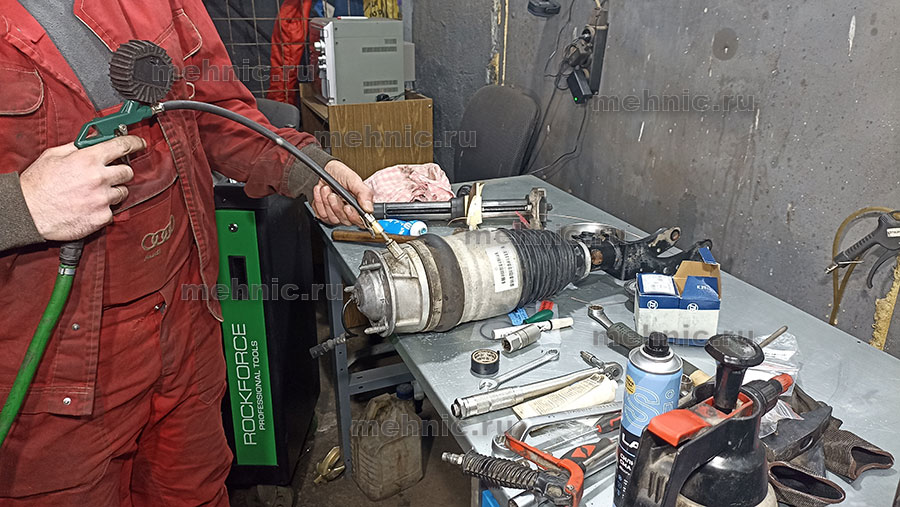

12. После сборки создаем давление и проверяем узел на герметичность

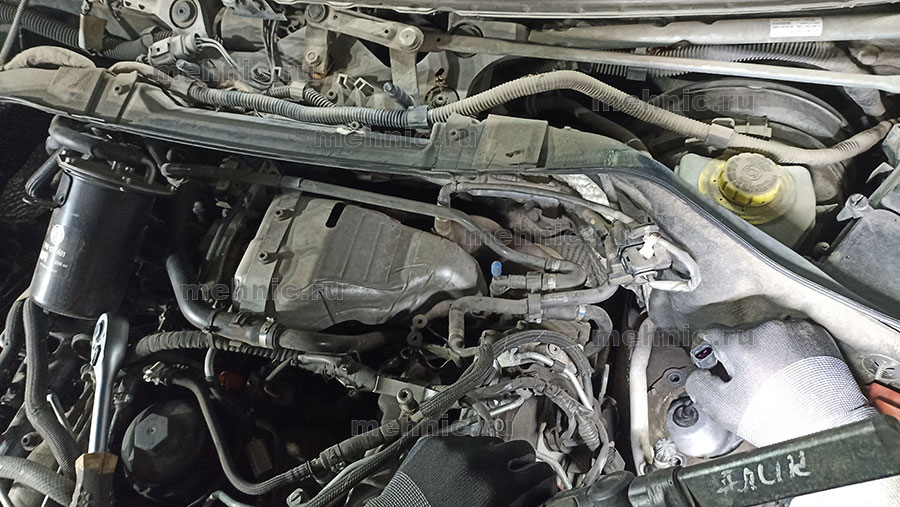

13. Устанавливаем перебранные стойки на штатные места в обратном порядке

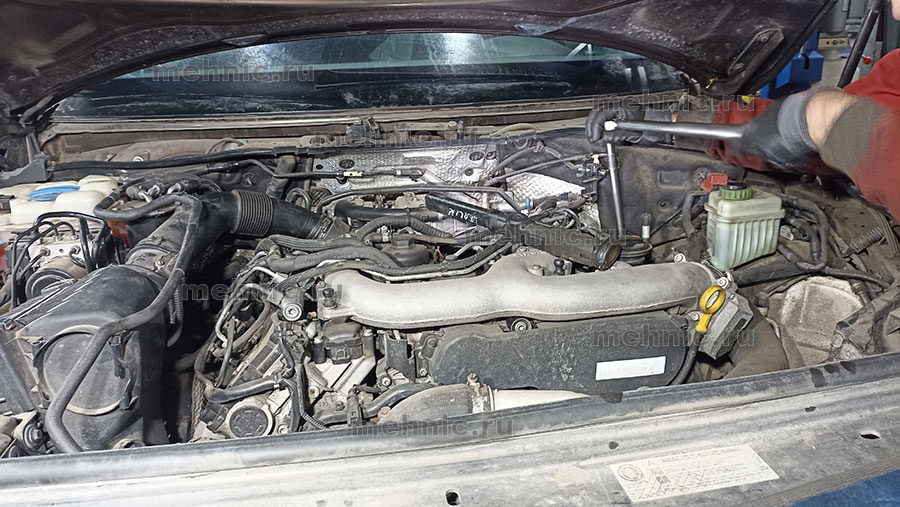

14. Закручиваем моментом 60 Нм

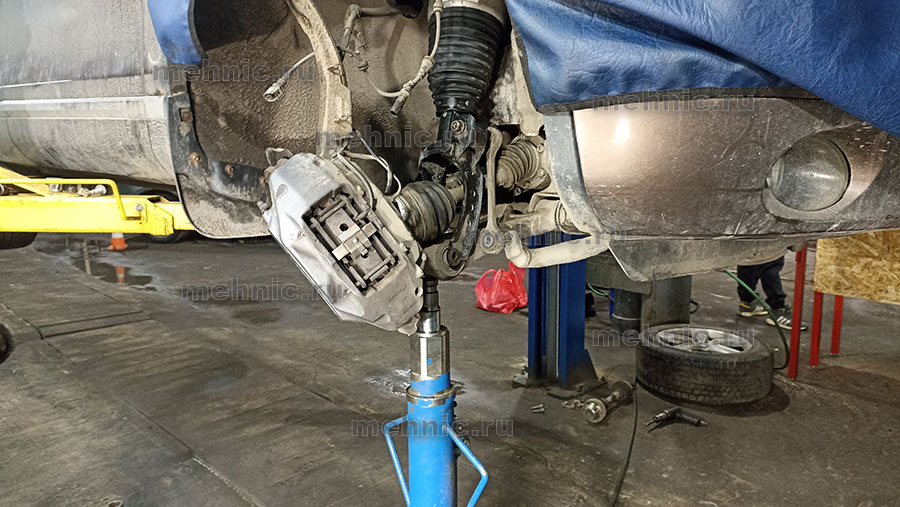

15. Собираем в обратном порядке со стороны колес, подставив гидравлическую стойку

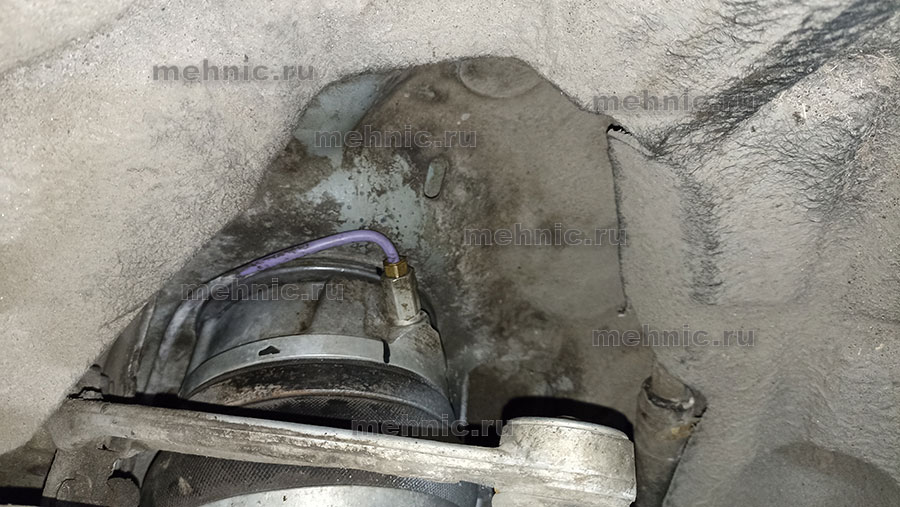

16. Присоединяем пневматическую магистраль


Почему после такого ремонта нужно обслужить систему дальше

На этом работа не заканчивается. После устранения утечки важно привести в порядок и остальные элементы пневмосистемы, особенно если автомобиль какое-то время эксплуатировался с потерей давления.

Далее будем снимать компрессор и менять силикагель, а затем заправлять систему азотом. Сделать это необходимо, поскольку на Туарег NF пневмоподвеска условно закрытого типа. Это означает, что в случае утечки система возьмет недостающий объем извне. Так в систему попадает влага, которая собирается силикагелем, но часть попадает на клапаны, и они примерзают на морозе.

Такой подход позволяет не просто устранить текущую неисправность, а снизить риск повторных проблем в ближайшее время.

Итог по ремонту

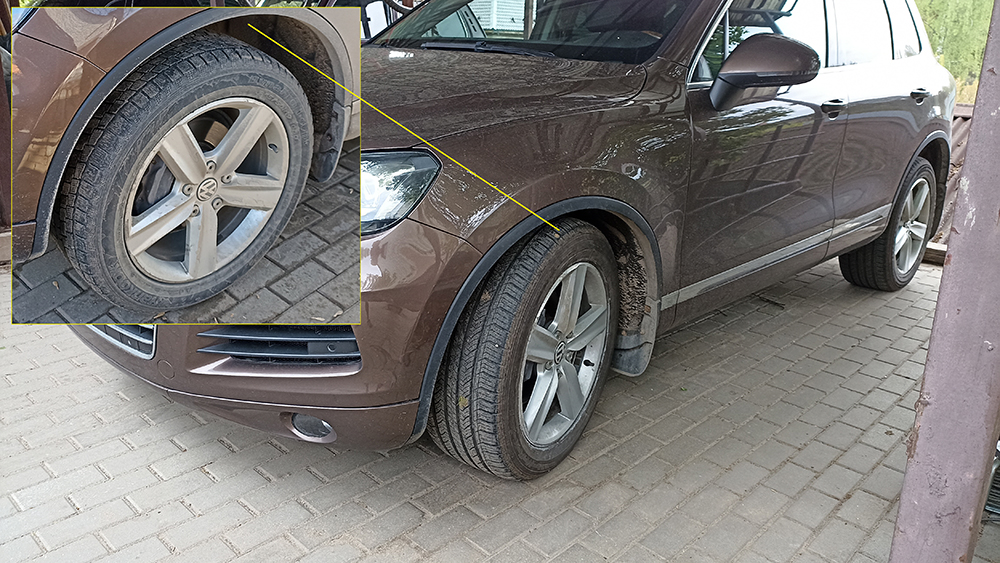

В данном случае причиной некорректной работы подвески стала утечка воздуха через верхнее уплотнение пневмобаллона. Неисправность не удалось выявить сразу в обычных условиях, но на холодном автомобиле место разгерметизации стало заметным. После разборки узла заменили уплотнители, собрали стойку, проверили ее под давлением и установили обратно на автомобиль.

Такой ремонт показывает, что не в каждом случае требуется менять пневмостойку в сборе. Если корпус и остальные детали сохраняют рабочее состояние, восстановление герметичности позволяет вернуть узел в эксплуатацию без лишних затрат.

Наиболее частые неисправности и ошибки пневмоподвески Туарег NF

После ремонта полезно понимать, какие проблемы чаще всего встречаются на практике и какие ошибки обычно появляются при диагностике.

Ошибка 01583 - обнаружена утечка в системе

Одна из самых частых ошибок. Обычно указывает на потерю герметичности. В первую очередь стоит проверять пневмобаллон, верхнее уплотнение, магистрали, соединения и фитинги.

Ошибка 01400 - система регулировки уровня кузова

Часто появляется при сбоях в работе пневмоподвески. Может быть связана с утечкой воздуха, перегрузкой компрессора, неисправностью клапанного блока или нарушением работы одной из стоек.

Ошибка 01772 - датчик давления системы регулировки уровня кузова

Обычно указывает на проблему с датчиком давления, его проводкой или на ситуацию, когда система не может создать или удержать нужное давление.

Ошибка 02645 - клапаны системы регулировки уровня кузова

Может появляться при неисправности клапанного блока, попадании влаги в систему или нарушении работы клапанов.

Что чаще всего выходит из строя на практике

Если говорить не о кодах ошибок, а о реальных причинах, то чаще всего владельцы Туарег NF сталкиваются со следующими неисправностями:

• утечка воздуха в пневмобаллоне;
• потеря герметичности верхнего уплотнения;
• износ компрессора из-за длительной работы с утечкой;
• насыщение осушителя влагой;
• попадание влаги в клапаны и магистрали;
• примерзание клапанов в мороз;
• неисправность датчиков уровня кузова;
• сбой калибровки после ремонта;
• утечки в магистралях и соединениях;
• последствия неквалифицированного ремонта.

Именно поэтому после устранения утечки логично отдельно проверить состояние компрессора, осушителя, клапанного блока и при необходимости выполнить калибровку уровня кузова.
